楔形流量計一種新型節流差壓式流量測量儀表,它可以在高粘度、低雷諾數、雷諾數、500即可使用的流體情況下進行高精度的流量測量,在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。 楔形流量計主要用于高粘度重油、渣油、柴油、機油等、工業煤氣、焦爐煤氣、高爐煤氣、發生爐煤氣、城市煤氣、氫氣、氮氣、空氣、水蒸汽、污水液體等介質的流量測量。
●特別適合于高粘度、低雷諾數、帶懸浮顆粒或氣泡的介質測量; ●永久壓損比孔板小; ●楔形件結構設計特殊,有導流作用,防堵塞; ●具有流體粘度變化、溫度變化、密度變化等補償功能; ●抗振動、抗沖擊、抗臟污、抗腐蝕; ●具有雙向流量測量功能; ●重復性好、測量精度高,逐一水校后出廠,精度可達±0.5% ●楔形流量計結構簡單、牢固、高可靠性,安裝方便,運行維護費用低; ●無運動部件、耐磨損,長期使用時不需要重新標定。 ●可測量腐蝕性介質,由于差壓測量是采用隔膜式的雙法蘭差壓變送器,腐蝕性介質不能進入導壓管和差壓變送器,所以只要用耐腐蝕材料加工楔形節流件,就能保證儀表對腐蝕性介質進行測量。
1.管道口徑:管徑、壁厚、材質 2.測量介質 3.介質溫度(℃) 4.介質工作壓力(MPa):最大壓力、正常壓力、最小壓力 5.介質工作流量(m3/h、kg/h、Nm3/h):最大流量、正常流量、最小流量 6.介質粘度(mPa.s) 7.介質密度(kg/m3)

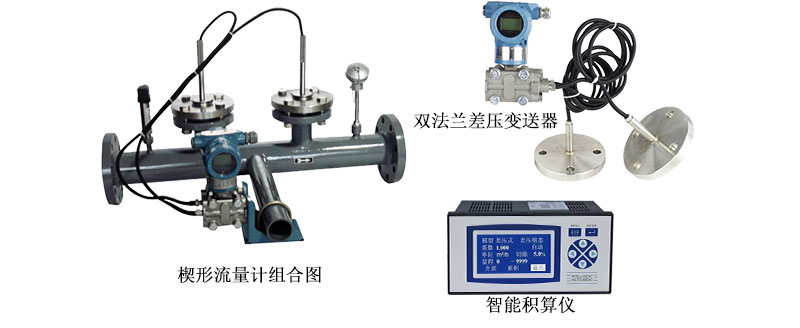

自帶附件 引壓管、連接法蘭、螺栓、墊片 可選附件 冷凝器、承插焊閘閥、三閥組、針型截止閥、集氣器、隔離器、沉降器。 可選相關商品 壓力變送器、溫度變送器、流量計積算儀、智能差壓變送器

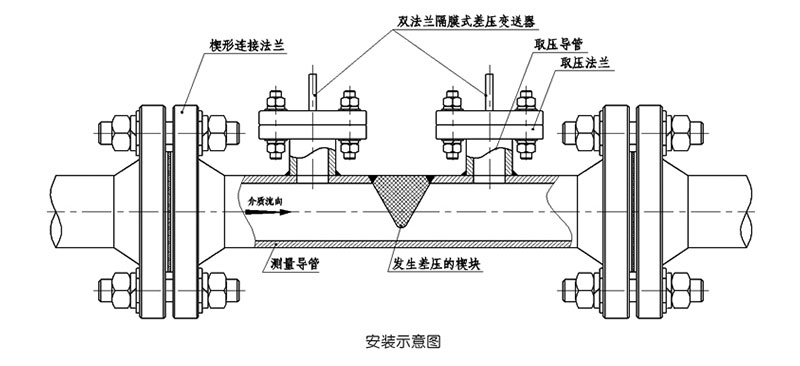

1.保證緊鄰楔形流量計上游管道內流體流動接近典型的充分發展的紊流流動狀態且無旋渦。 2.保證楔形流量計上游側至少2D長度的管道內徑平均值之差應不超過內徑平均值的±3%。 3.楔形流量計可在水平或垂直管道上與其公稱通徑相同的管道上安裝使用,管道內 壁應光滑、清潔、無附著物。垂直安裝時,測量液體時流體應自下而上流動,應 注意使楔形流量計能方便地排除氣泡,以免引起儀表零點漂移。
|
