孔板流量計又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成,可測量氣體、蒸汽和液體的流量,廣泛應用于石油、化工、冶金、電力、輕工、輕紡、科研、軍工、供熱、供水等領域的過程控制和測量。
結構特點 ●法蘭取壓標準孔板: 它不論管道直徑大小,其上、下游取壓孔中心均位于距孔板兩側端面各一英寸處,煉油系統普遍采用此種形式。 ●環室取壓標準孔板: 它由于實現了環室取壓,提高了測量精度,縮短了安裝時所需最小直線管段長度,被普遍應用。 ●角接鉆孔取壓標準孔板: 當口徑在DN400以上時,采用此種形式較多。取壓方式可為單獨鉆孔取壓、圓形均壓環取壓、方形均壓環取壓。 ●徑距取壓管段式標準孔板: 該種孔板的上游取壓孔中心位于孔板前一倍的管道內徑處,下游取壓孔中心位于距離孔板后端面1/2倍的管道內徑的地方,并位于同一截面上。這樣測量更準確,因為差壓的最大值在流體的收縮斷面處,即1/2倍管徑處。 性能特點 ●結構易于復制、簡單牢固。 ●性能穩定牢靠,價格低廉,使用期限長。 ●標準型孔板采用國際標準計算與加工,可無須實流標定。 ●單相流(液、氣、蒸汽)皆可測量。 采用智能差壓變送器,精度高,量程可自編程。 ●智能一體化孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。 ●配有HART通訊接口,穩定性高。
公稱通徑:DN25~DN1000(mm) 精度:±1.5%FS 量程比:標準1∶3;擴展1∶5 工作壓力:≤42.0MPa 介質溫度:-40℃-450℃ 介質粘度:≤30CP(相當于重油) β值:0.2-0.8 連接方式:法蘭式、夾裝式、焊接式 取壓方式:環室取壓、法蘭取壓、角接鉆孔取壓、徑距取壓 安裝方式:水平或垂直 供電電源:24V DC(需配差壓變送器) 顯示:8位LCD顯示瞬時流量、累積流量(配流量積算儀) 輸出信號:(1)4-20mA DC流量信號(2)符合HART協議的輸出信號 防爆性能:本安型IbIICT5 防護性能:IP65
1.管道直徑、壁厚、材質 2.測量介質 3.介質溫度(℃) 4.介質工作壓力(MPa):最大壓力、正常壓力、最小壓力 5.介質工作流量:最大流量、正常流量、最小流量 6.介質操作粘度(mPa.s) 7.介質密度(kg/m3) 8.允許壓力損失 9.現場管道敷設情況和局部阻力件形式

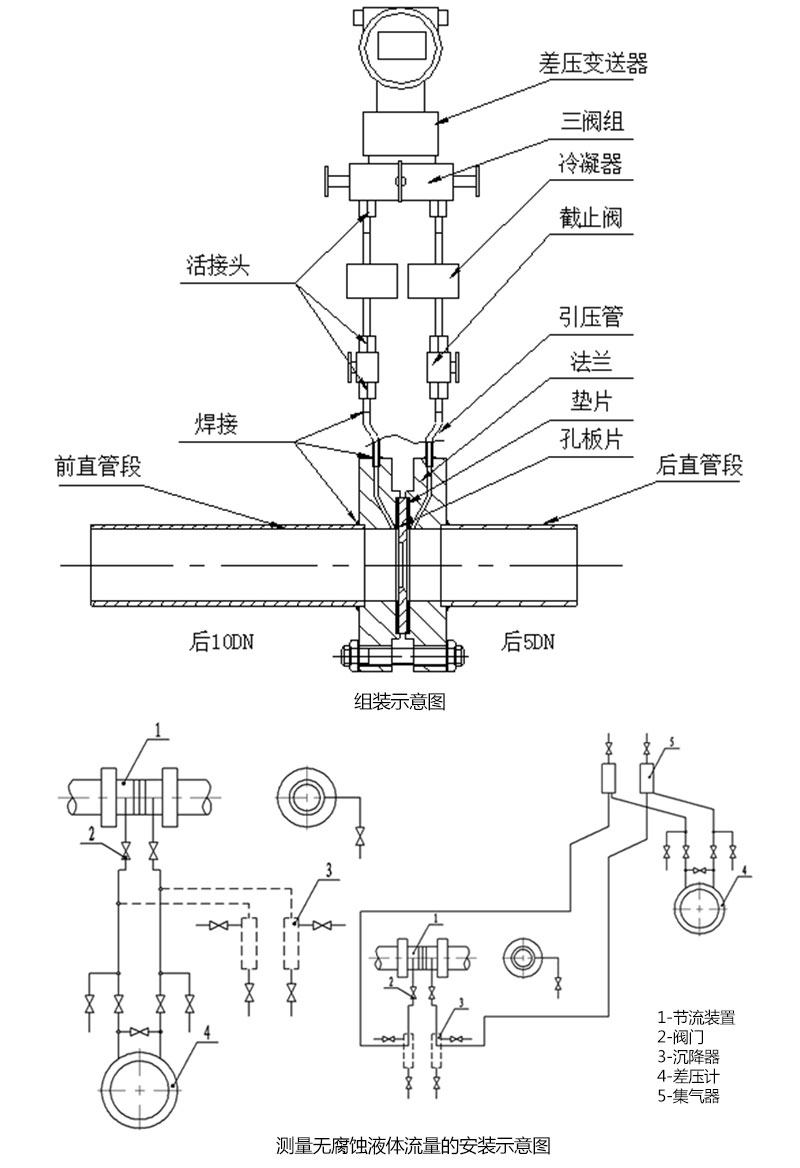

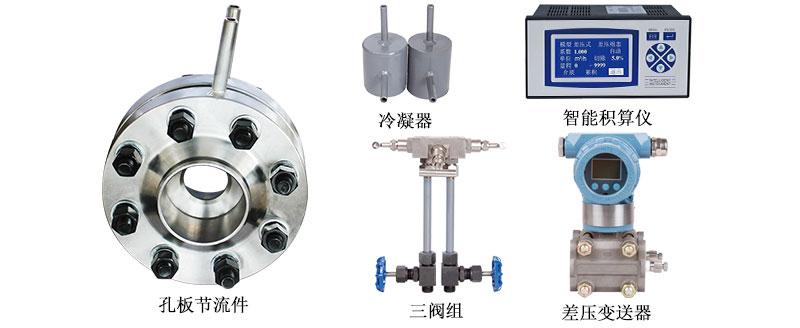

自帶附件 引壓管、連接法蘭、螺栓、墊片 可選附件 冷凝器、承插焊閘閥、三閥組、針型截止閥、集氣器、隔離器、沉降器。 可選相關商品 壓力變送器、溫度變送器、流量計積算儀、智能差壓變送器
|
