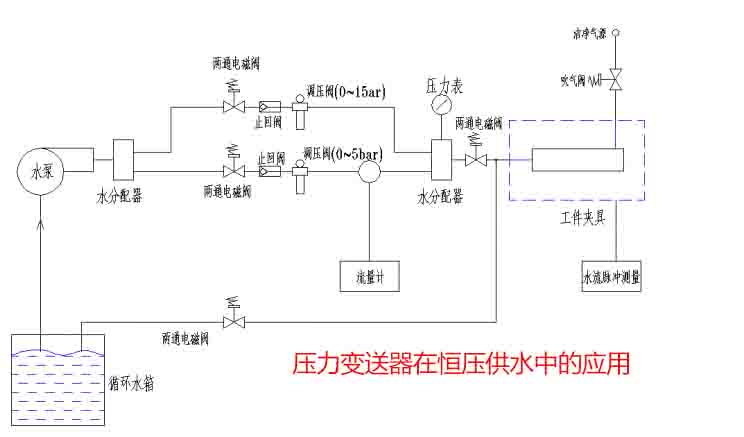

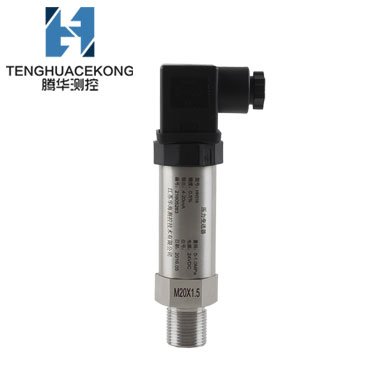

壓力變送器安裝在供水系統的出水口，通過4~20MA的電流或1-5V電壓反饋給PLC或變頻器PID模塊，一般情況供水系統由3個壓力值，設定壓力值、反饋壓力值、壓力校正值。PID通過設定壓力值和反饋壓力值的比較來實現電壓量或電流量的變化，從而改變變頻器的頻率來實現電機在不同壓力值得轉速，因?yàn)檗D(zhuǎn)速與頻率成正比。

 一般情況下PID設定都是多段速設定、上限頻率、下線頻率等。有的變頻器有內置PID時只要設置相關參數就好。沒有內置PID就要通過外部PID模塊或者是PLC來實現多段速控制。
