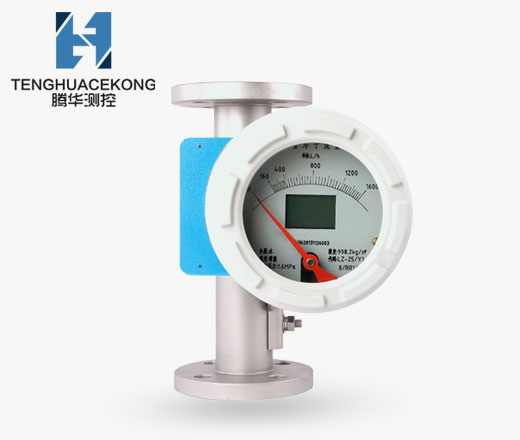

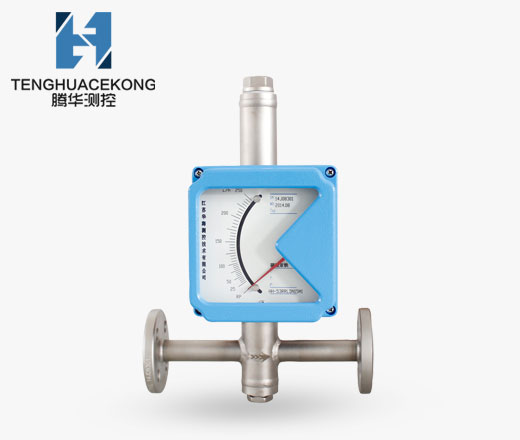

金屬管浮子流量計安裝方法及注意事項
發布時間:2019-08-08 瀏覽次數:4330
金屬管浮子流量計應該如何進行安裝，在安裝時又要注意哪些方面呢？下面江蘇騰華測控將為您講解安裝時需要注意的注意事項，助您在安裝時更加順利。
一、金屬管浮子流量計的安裝與使用
1、金屬管浮子流量計安裝操作之前，應拆卸所有包裝，取出運輸中固定浮子的部件，并檢查有無損壞。
2、安裝到工藝管道之前，將管道里的焊渣清洗干凈，防止管道中雜質堵塞儀表，影響正常使用。
3、為了保證測量精度，推薦在流量計上游安裝5DN的入口直管段，下游安裝250mm出口直管段。
4、流量計有垂直安裝和水平安裝形式，如果是垂直安裝形式安裝垂直度應該保證優于1%，如果是水平安裝形式，安裝垂直度和水平度都應該保證優于1%。
5、若介質中含有固體雜質，應在閥門和直管段間加裝過濾器；若介質中含有鐵磁物質，應在流量計上游安裝磁過濾器。
6、由于金屬管浮子流量計安裝一個磁遠傳系統，要確保周圍其他設備產生的磁場不影響測量結果。
7、安裝在管道中的儀表不應受到壓力的作用，儀表的出入口應有合適的管道支撐，使儀表處于最小的應力狀態。
8、低溫介質測量時，需選夾套型。
二、金屬管浮子流量計安裝時應注意以下幾方面
1、金屬管浮子流量計必須垂直安裝在無振動的管道上。流體自下而上流過流量計,且垂直度優于2°,水平安裝時水平夾角優于2°；
2、為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的金屬管浮子流量計應加裝旁路管道和旁路閥；
3、金屬管浮子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段；
4、如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；
5、當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；
6、為了避免由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游；
7、測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會在浮子處產生氣壓降而引起數據失真；
8、安裝PTFE襯里的金屬管浮子流量計時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTEF襯里變形；
9、帶有液晶顯示的儀表，要盡量避免陽光直射顯示器，以免降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避免陽光直射、高溫環境（≥65℃）以免降低鋰電池的容量和壽命
